耐高溫扁平電纜耐彎曲性能

一、結構決定彎折基礎表現

1. 導體配置

耐高溫款導體多選用5類/6類多股超細銅絲絞合（單絲0.05~0.08mm），小節距復絞工藝，相較單根實心導體，彎折過程中銅絲應力分散，減少斷芯概率。硅橡膠、氟塑料耐高溫絕緣搭配彈性護套，高溫工況下材料不易發硬脆裂，維持原有柔韌屬性。

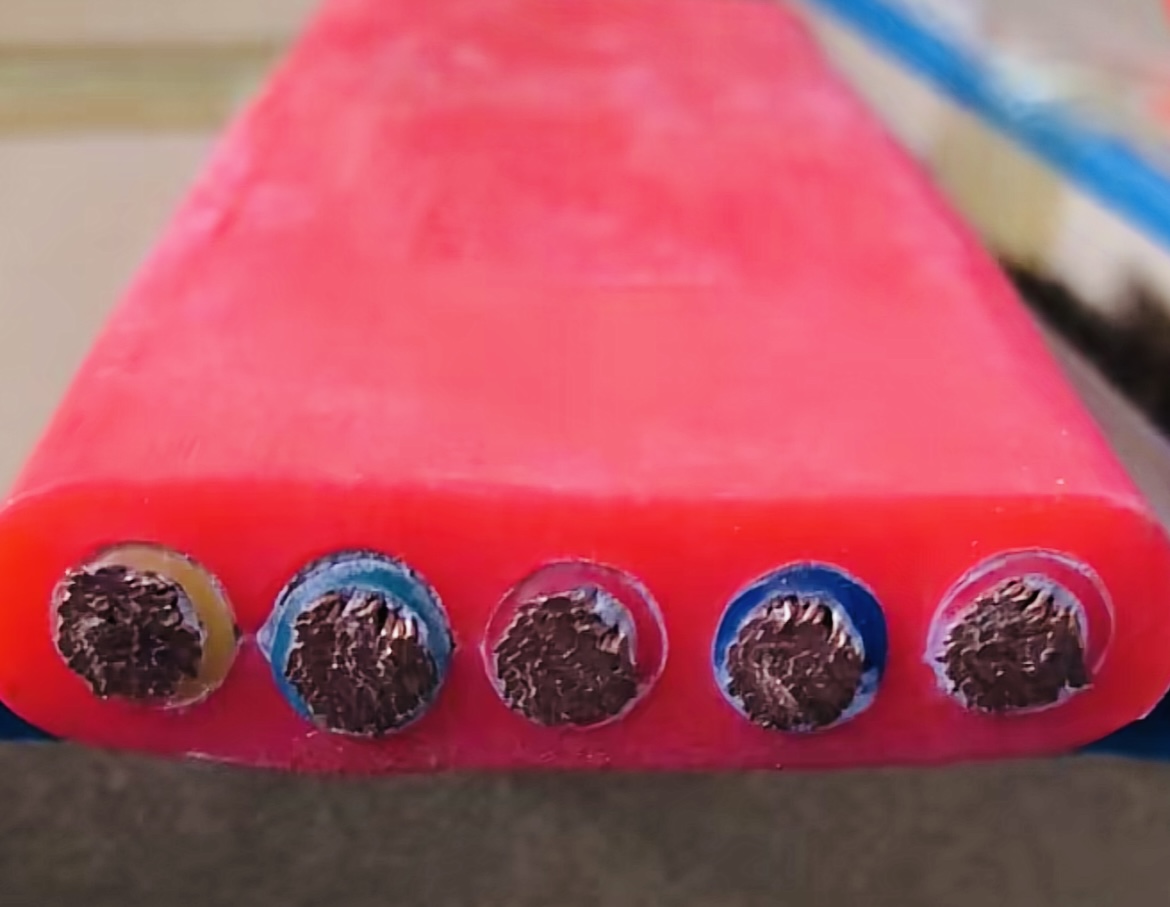

2. 扁平排布

線芯平行平鋪結構，僅可沿厚度方向單向彎折，不會出現圓形電纜多向扭轉扭曲問題，同等空間內彎折適配性優于同規格圓電纜，布線不易纏繞扭結。部分行車、起重款兩側可增設鍍鋅鋼絲/芳綸抗拉紗，運行拉力由加強件分擔，降低線芯彎折拉扯損耗。

二、彎曲半徑參考數值

- 靜態固定敷設（極少彎折）：***小彎曲半徑可取線纜厚度6～8倍，硅橡膠耐高溫型號可偏小取值；

- 動態往復使用（行車、拖鏈、升降設備）：常規選用線纜厚度10～12倍彎曲半徑，半徑偏小會加速絕緣疲勞開裂。

三、循環彎曲耐久表現

1. 丁腈/改性彈性體護套（長期70~105℃）：標準工況循環彎折可達200萬次以上，高溫長期服役后護套緩慢老化，彎折壽命隨使用溫度升高出現小幅下降；

2. 硅橡膠絕緣護套（長期150~180℃耐高溫）：彈性留存性好，常溫彎折可達300萬次上下，額定高溫環境連續往復彎曲，可滿足百萬次級別循環使用，適合冶金高溫行車場景；

3. 氟塑料耐高溫款（200℃+）：絕緣偏硬質，常溫彎折尚可，持續高溫頻繁往復時彎折壽命低于硅橡膠材質，更適合固定高溫布線、少彎折工況。

四、高溫環境對耐彎的影響

1. 處于額定長期工作溫度內：絕緣、護套物理性能穩定，耐彎折指標和常溫測試數據偏差較??；

2. 超溫短時使用：護套加速老化變硬，同等彎曲半徑條件下，反復彎折易出現外皮開裂、芯線斷路，建議超溫場景放大15%~20%彎曲半徑使用。

五、適用場景區分

- 少彎折高溫固定布線：普通耐高溫扁平電纜即可滿足彎折需求；

- 高溫+持續往復移動（電爐行車、熱處理流水線、高溫拖鏈）：優先硅橡膠高柔耐高溫扁平電纜，選配側邊抗拉加強結構，延緩彎折損耗。
